JJG 1 198-2023

计量口腔CBCT模体

>>>说明书<<<

1. 产品介绍与结构

用于口腔锥形束 CT 检定测量的模体由有机玻璃(PMMA)和聚氯乙烯 ( PVC)组成 ， 其结构几何尺寸见图 A. 1， PMMA密度为1 . 19g/cm³(±1%)， PVC密度为1 .41g/cm³。

单位： mm

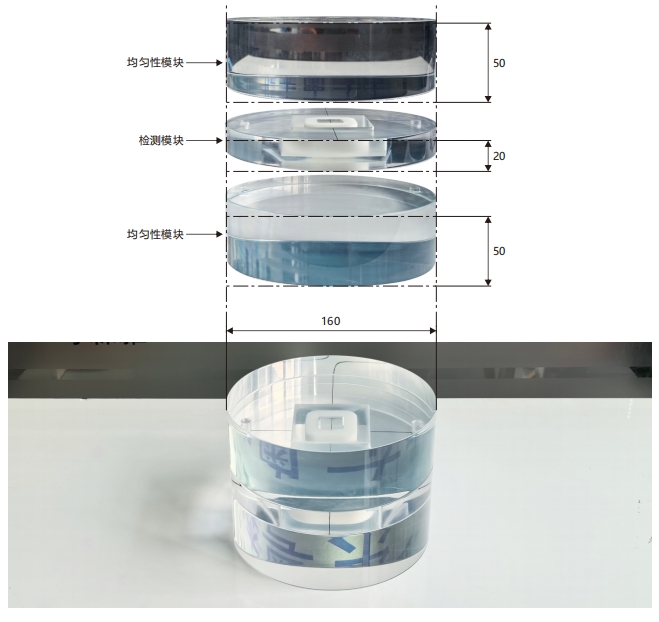

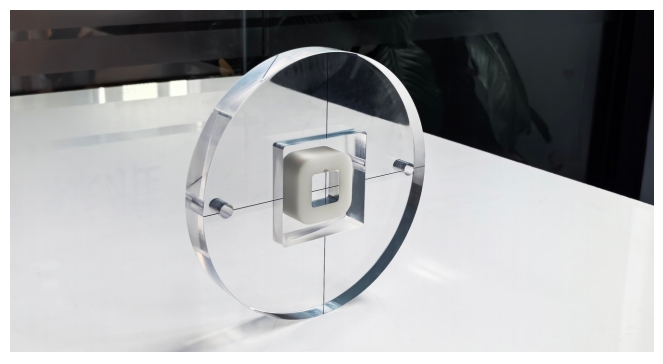

图 A. 1  模体结构图与整体图

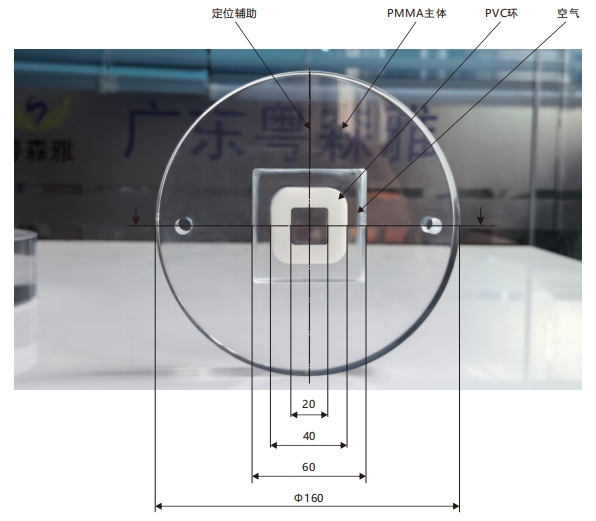

图 A.2  模体尺寸图

 2. 检定方法

A. 1.  剂量面积乘积

将剂量面积乘积仪电离室紧贴于射束出线口 ，射线口位于电离室中心 。采用常规成 人条件扫描 ，扫描区域不应有影响线束的物质。

A.2.  空间分辨力

将模体放置在射线照射野中心 ，用常规成人条件扫描模体 ，其周围不应有影响射线 束的物质 ，在所得到的重建轴向切片中选取矩形感兴趣区 ( ROI)   如图A. 3所示 。该 ROI 的四边应与像素行(列)平行 ，且仅包含模体中的聚氯乙烯 (PVC) 和空气区域， PVC 和空 气之间的过渡边缘应平行于 ROI 的上下两边， 通过重新定位模体并重复采集图像， 可 以优化边缘的平行度 。 ROI 上下两边宽度对应于模体中的宽度为5 mm(公差为一个像 素) ，位于PVC 与空气区域里的垂直边每段至少为3 mm。

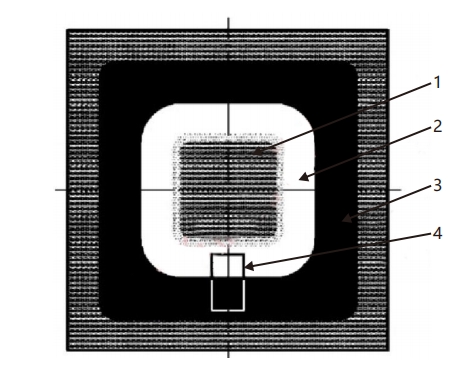

图 A.3  用于确定调制传递行为的ROI的定位和边界的示例

1——PMMA；2——PVC；3——空气；4——ROI

A. 3. 对比度噪声比

在口腔 CT 成像中， 通常将绝对对比度与背景噪声之比用于量化当信号值类似于背 景值时 ，将信号与其背景区分开的能力。

A.4. 均匀性

将装有等效组织的 、直径为16 cm 的模体置于射线照射野中心 ，用常规成人条件扫 描模体 ，其周围不应有影响射线束的物质。

在所扫描的图像里选取5个ROI， 其中一个从中心区域选择 ，其他4个从中心区域等 距离选择 ，每个 ROI 面积为图像面积的2%～3%， ROI 的选取如图 A.4所示。

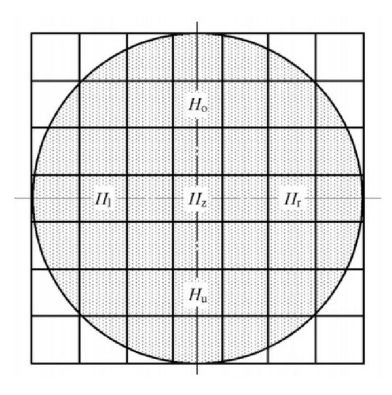

图 A.4  ROI的选择

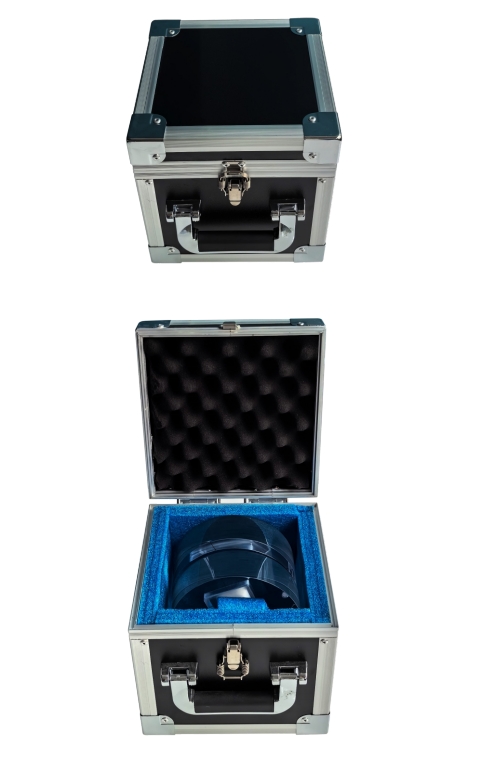

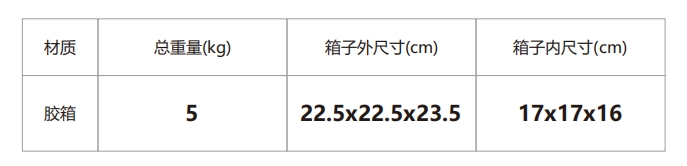

模体打包装箱
