AAPM CT性能模体610

符合APM报告1“绩效”的指导方针CT扫描仪的评价与质量保证

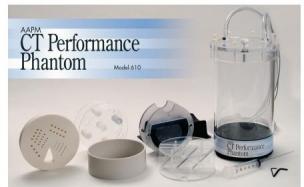

CIRS 610型AAPM CT性能模体  为用户提供了一个单一的测试 对象，可以测量10个不同的CT 性能参数。模体设计是基于美 国医学物理学家协会CT扫描仪 模体工作组报告1中提出的指  导方针。

报告#1的目标是“ (1) 定义CT扫描仪的‘性能’ ， (2) 描述通过使用特定的模体来进 行性能测试的方法。 ”

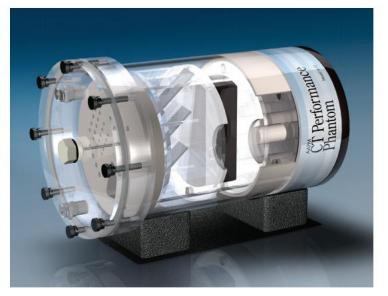

一个CT号线性插入，高对比 度分辨率的插入和片宽度插 入安装在一个有8.5“直径的 PMMA水箱中，带有快速断开 阀，便于在使用之间填充和 排水。还包括一个0.25“的骨等效环，可以安装在插入 物上， 以评估梁硬化的效果。

对比测试对象粘在水箱底部 ，包括两排直径从1到0.125 英寸的空腔。这些空腔可以 填充各种解决方案来进行对 比评价。一个铝对准插入是 合并在盖子并可以与聚苯乙烯TLD插入物 互换， 以进行剂量测量。

用户手册，托支架，填充管和 其他配件。

可选项目：低对比度测试对 象插入外部全身分辨率/噪 音环或泡沫内衬的携带箱。

   610型

示与可选的低对比度插入件。

(型号610-05)

610型

规格：

外形尺寸

8.5 "OD x 15.5" L

空重

17.25 Ib

模体外壳：

PMMA铸型油管8.5“外径，8”ID

x12.75英寸长，带有可拆卸的盖子。

部分没有。610-01-02

对比测试对象 (此选项仅适用于购买幻体)

8.5英寸外径x2.5英寸长实心丙烯

酸等效盘块，12个可填充腔，2.25

英寸深。每个腔的两个直径：

部分没有。610-05

1,0.75,0.50,0.375,0.25,0.125英寸，

距离中心线是其直径的两倍。空腔可

以很容易地从外部用不同浓度的葡萄糖

或氯化钠溶液填充。

部分没有。610-02

CT数线性插入

7.5英寸外径x2.5英寸长，包括1英寸

的Ø 。聚乙烯、PMMA (丙烯酸) 、聚

碳酸酯、聚苯乙烯和尼龙的棒。密度

值 (g/cc) ：聚乙烯-0。95，聚苯乙

烯- 1.05，尼龙- 1.1，丙烯酸，-

1.19，聚碳酸酯，- 1.20。

部分没有。610-03

分辨率插入

7.5“ODx2.5”L，带丙烯酸等效试验

对象，具有8套空气通过孔 (每套5个

孔) ：孔直径为1.75,1.5,1.25,1.00

、0.75、0.61、0.50和0.40 mm。每

个孔之间的距离等于孔的直径。每排

间隔5毫米。插入还包含一个0.009“

不锈钢丝纵向定位，用于计算线扩展

功能。

部分没有。610-04

切片厚度插入

7.5英寸外径x3.5英寸L包含3条

0.025x1.00英寸的铝条，角度为

45° ，位于中心并垂直对齐。

部分没有。610-06

可选低

造影剂插入

8英寸外径x1.18英寸L专有环氧树脂，

CT密度为6-10 HU。测试对象包含一系列

2.5-7.5mmØ的充水孔，步骤为0.5mm。

对于每个目标尺寸，孔之间的中 心到中心的

距离是孔直径的两倍。

部分没有。可选的全身车身

分辨率和噪声环

12英寸外ODx8.5英寸IDx2.5英寸L

位于模体外壳上，包含与分辨率插入

相同的测试对象，在两个位置间 隔90°。
