3D空间分辨率模体

1.产品介绍与结构

A. 1.  模体简介

3D空间分辨率模体提供了优化准直、间距值和图像重建的机会 ，以在所有类型的临 床应用中实现各向同性的空间分辨率。

高对比度空间分辨率测试模体显示了准直 、切片宽度 、 间距和图像重建算法的影响。

测试模式是一系列直径和间距从 4.0 mm到 0.4 mm不等的钻孔（表1） ，考虑到空 间频率的数量级。

利用螺旋/螺旋CT ，评估轴位图像和冠状位重建 ，可以通过单次扫描测试空间 3D分 辨率。

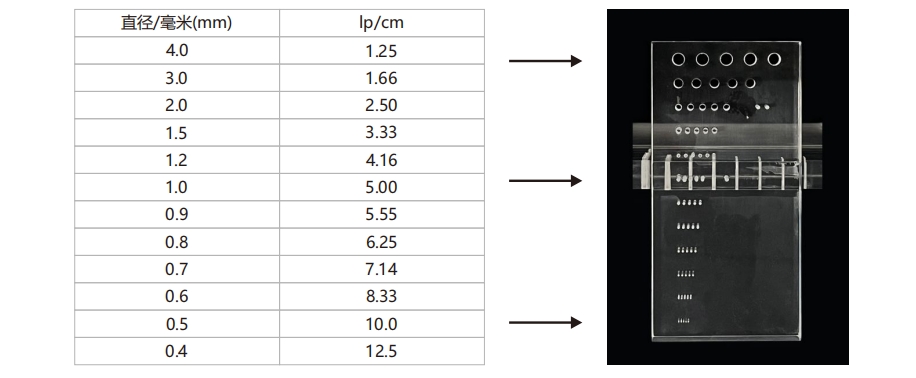

该表总结了测试模式的几何特性 ：圆柱形钻孔的直径、间距（两个钻孔之间的间距） 以及由此产生的空间频率（单位： p/cm） 。每行图案由五个孔组成。为了便于定位 ，在  两条线附近设置了检查孔。

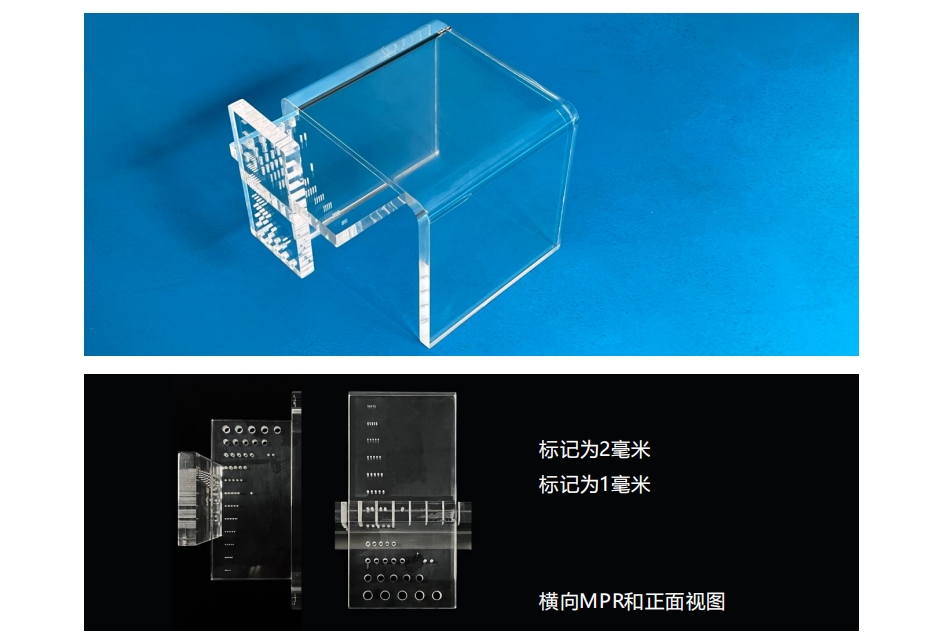

 图A. 1  3D空间分辨率模体示意图

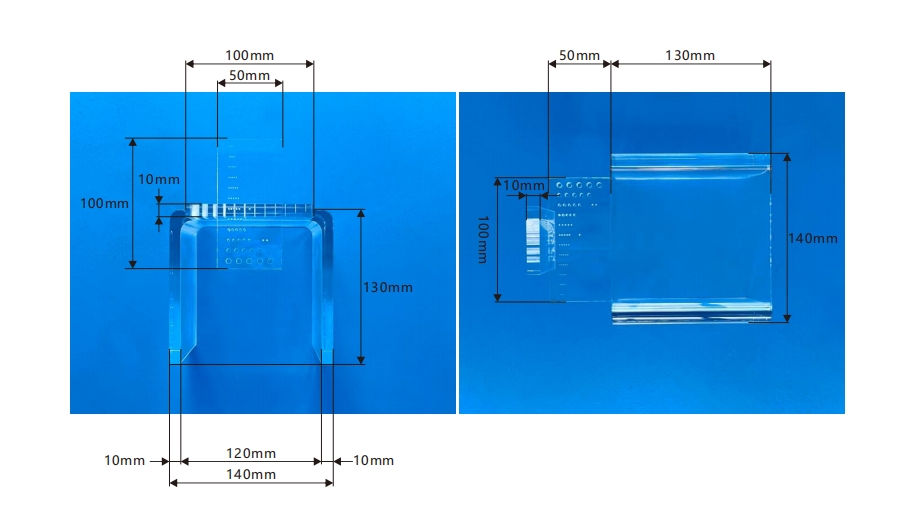

2.产品规格
