低对比度细节模体

>>>说明书<<<

1. 产品介绍与结构

A.1.  方形铝板

       低对比度细节模体由 10mm 厚的方形铝板制成。在该铝板上分布着直径为 0. 5mm( 5个)，2mm( 5个)，4mm( 5个)，7mm( 5个)，10mm( 5个)，15mm( 3个)的圆孔，孔的深度(mm)及对比度(括号内数值%)从 0. 5mm(0.6%) 到 3. 5mm( 5. 1%) 变化，共计28个圆孔。它们分别是：6个0.5 ( 0 . 6 %) 、 6个1.0 ( 1.2 %)、6个2.0 ( 2.3 %) 、5个2.5 ( 3 . 7％)、5个3.5 ( 5.1%)。

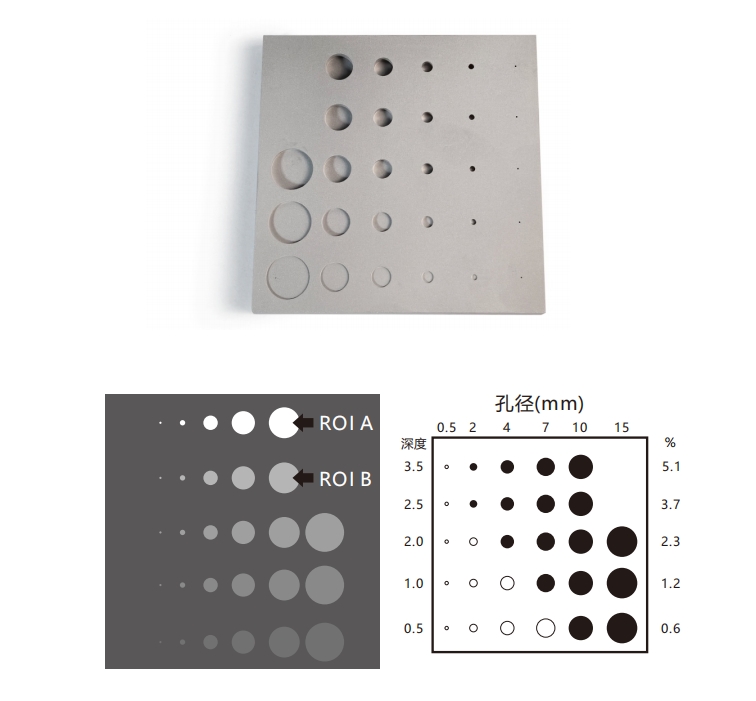

图A. 1  低对比度细节模体结构图
