医用数字摄影系统综合检测板-CDR1078

>>>说明书<<<

1. 产品介绍与结构

A. 1. 检测标准

CDR1078 医用数字摄影系统综合检测板符合JJG 1078-2012《医用数字摄影CR& DR系统X射线辐射源检定规程》 、YYT 0741-2009《数字化医用X射线摄影系统专用技 术条件》。

A.2. 模体简介

用于CR/ DR数字摄影系统成像质量性能的检测。

A. 3. 应用范围

一次曝光完成六个成像性能指标检测 ：线東轴垂直度 、空间分辨力 、低对比度,残影、 影像均匀性 、 图像几何畸变。

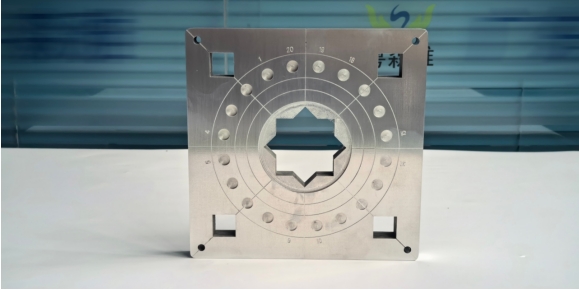

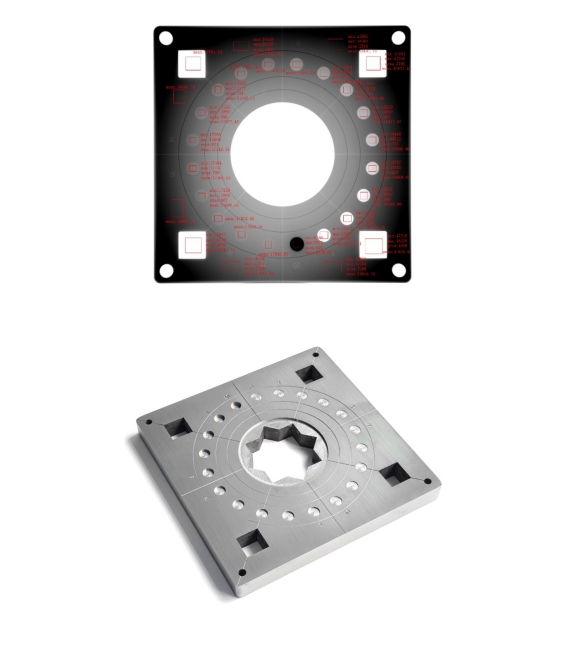

图A.1  CDR1078 医用数字摄影系统综合检测板

A.4. 模体参数

1、模型基材料 ：锻造铝板 ，纯度>99. 5% ，正方形 ，外尺寸： 200mmx200mm ，厚度 20mm。

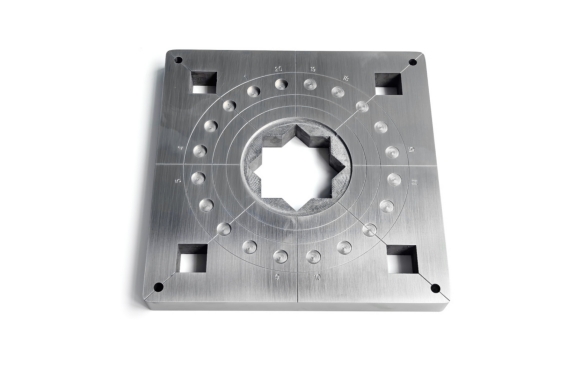

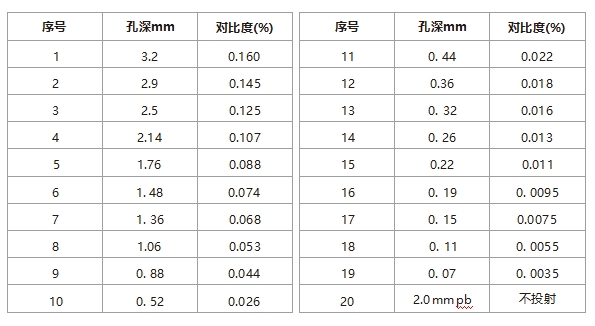

2 、低对比度测试区： 圆孔直径15 mm， 20组 ，顺时针 ，环形分布，等间距。深度按顺序 逐次增加 ，孔深偏差小于±0.02mm ，侧边标注对应打码编号（非全部）（详细指标 见下表） 。

19组对比度范围为： 0. 35% 、 0 , 55% 、 0. 75% 、 0. 95% 、 1.1 % 、 1. 3% 、 1. 6%、

1. 8% 、 2. 2% 、 2. 6% 、 4.4% 、 5. 3% 、 6. 8% 、 7.4% 、 8. 8% 、 10. 7% 、 12. 5%、

14. 5％ 、 16.0％ 。

1组 ，全速挡不透射靶区：可做残影试验。

3、影像均匀性：4个边长20mm x 20mm正方形通孔 ，位于测试板四角 ，位置距两侧外边缘等距 ：20mm。

4、空间标尺和几何畸变： 视野角标 200 mm， 180 mm， 160 mm， 中心垂直轴一条， 水平轴一条 ，对角线2条 。影像增强器几何失真测试环3条 ：直径160mm， 120mm， 100mm。

5、射线轴准直定位槽： 圆槽 ，直径80mm ，深3mm。 内置测量筒 ，筒基座直径80mm， 高150mm ，在中心轴测试钢珠2只 ，直径1mm。射线中心轴与测量筒中心轴重合。

6、空间分辨率 ：检测空间分辨率0.6-5.0 lp/mm ，45°嵌入式卡槽设计 ，分辨率测试卡 可呈45 °、水平或垂直三个方向排列 。（测试卡边长边长50mm）。
