YY/T 1466—2016

骨密度模体

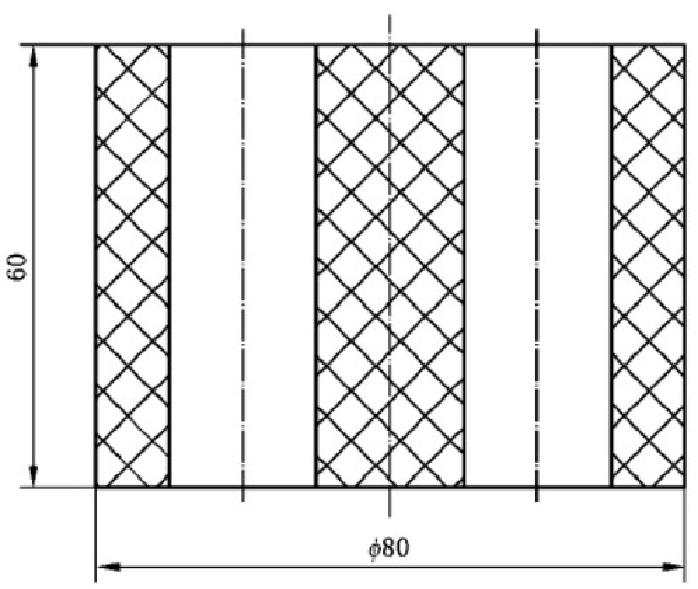

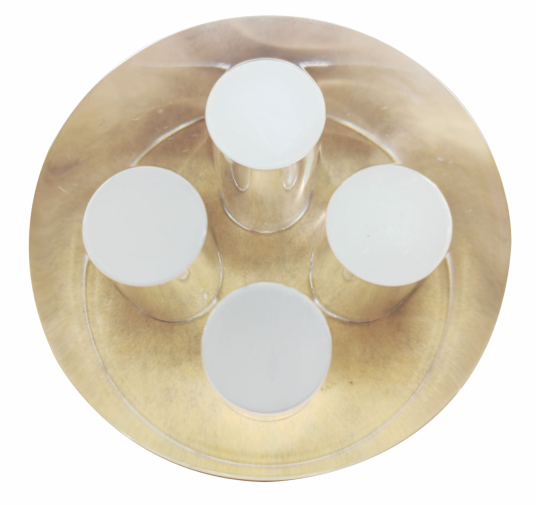

       体模为直径80mm、高60mm的圆柱体。 I 、Ⅱ 、Ⅲ 、IV分别为直径20 mm、长度40 mm  密度不同的小圆柱体。其中， I 、Ⅲ中心处于同一直线上，Ⅱ、IV中心处于同一直线，并且两条直线相互垂直。 I 、 Ⅱ、Ⅲ、IV小圆柱体的中心在直径为40mm的圆上，体模基本材料为软组织等同材料(聚氨酯树脂),其 纯度为99%以上， I 、Ⅱ 、Ⅲ 、IV 区域材料为羟磷灰石(hydroxyapatite,HA),        对应的骨密度分别为50 mg/cm³、100 mg/cm³、200 mg/cm³、300 mg/cm³,见图 A.1。

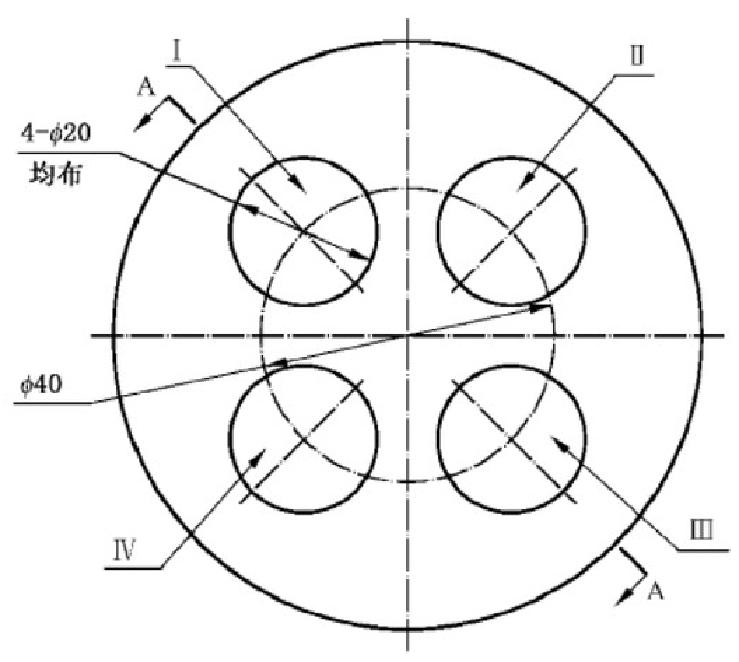

图 A.1    体模截面图

单位为毫米

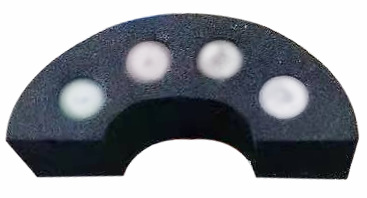

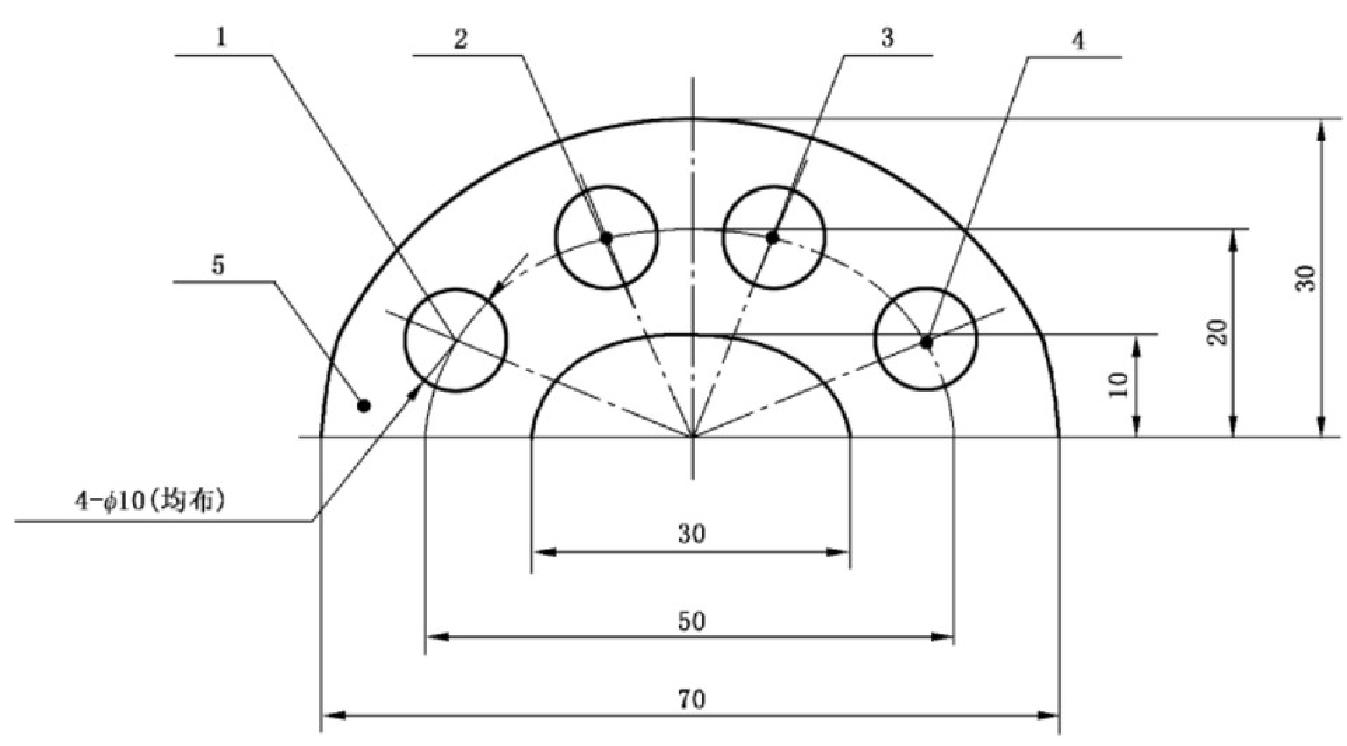

图 C.1  骨密度定标体模

说明：

模块1——浓度0 mg/cm³   的 K₂HPO₄  的固体水；

模块2——浓度50 mg/cm³   的 K₂HPO₄  的固体水；

模块3——浓度100 mg/cm³   的 K₂HPO₄  的固体水；

模块4——浓度200 mg/cm³   的 K₂HPO₄  的固体水；

模块5——用于固定体模的海绵。
