3.4 乳腺X摄影对比度细节模体

1.产品介绍与结构

A. 1.  模体简介

乳腺摄影至关重要的是可以区分非常小的对比度和直径对象， 因此对于乳腺 X 光检 查设备应定期进行监测 。这通常是通过对 X 射线设备的物理参数 ，屏片组合， 显影处理 和观察条件进行测量而得到的。

乳腺 X 光检查系统评价图像质量-细节对比度图像模体， 通过对低对比度的物体的 检测评价图像质量。

在 乳腺3.4 模体中 ，材料(金箔)的直径为 0. 1 - 3.2 毫米 ，厚度为0.05 至 1.6μm ，产 生辐射对比范围约为 1 - 25%标准条件（ Mo/ 30mm Mo 28 千伏） 。

随着数字乳腺 X 线摄影技术的不断完善， 图像质量不断提高 ，可分辨对比度范围更 大 ，乳腺模体针对数字乳腺 X 光机进行升级 ，更有利于新系统的评估。

A.2.  乳腺3.4版

在乳腺 3.4 版 ，材料(金箔)直径范围从 0.06 至 2.0 毫米 ，厚度为0.03至2.0μm ，辐 射对比范围约为 0. 5 - 30%标准条件（ Mo/ 30mm Mo 28 千伏） 。

所述乳腺模体， 在图A . 1中示出， 由一个铝质基板和不同厚度和直径的金箔组成 ， 并覆盖有机玻璃 。 模体还提供 4 个有机玻璃板 ，每一个厚度为 10 毫米 。模体和有机玻   璃板的尺寸与标准的乳腺 X 线片尺寸一致（ 180 × 240 毫米） 。

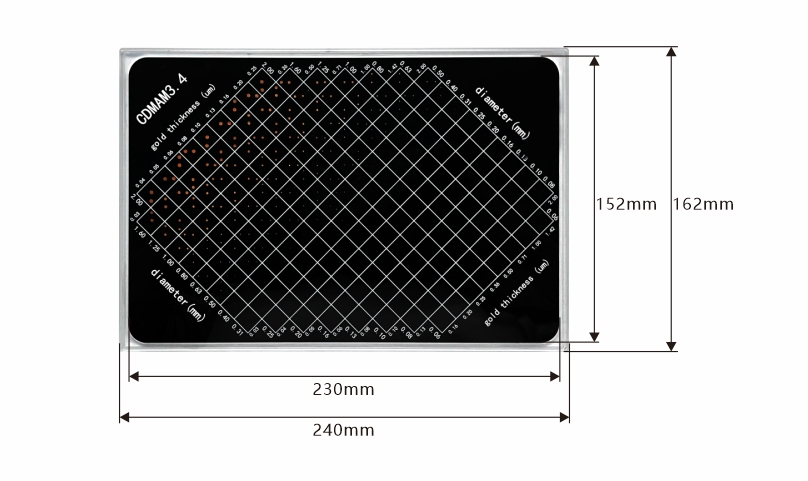

图A. 1  乳腺3.4 (对比度 ，细节乳腺 X 线摄影)模体

A.2.  铝基

铝基由铝1050（ 99. 5％纯度的铝） ，厚度为0 . 5毫米构成 。 所述底座基本已经抛光 黑色阳极氧化膜 。不同厚度和直径的金箔（ 99.9999％纯金） 附着在铝质基板上。

金箔排列在一个矩阵 16 行 16 列中（见表A. 1 ） 。矩阵旋转 45 ° ,  使倾侧效果减到 最小（光密度变化)。 在一排金箔直径是恒定的 ，金箔厚度按指数递增 ，从 0.03至 2.00 微米 ，步长约为25 至 33％ 。

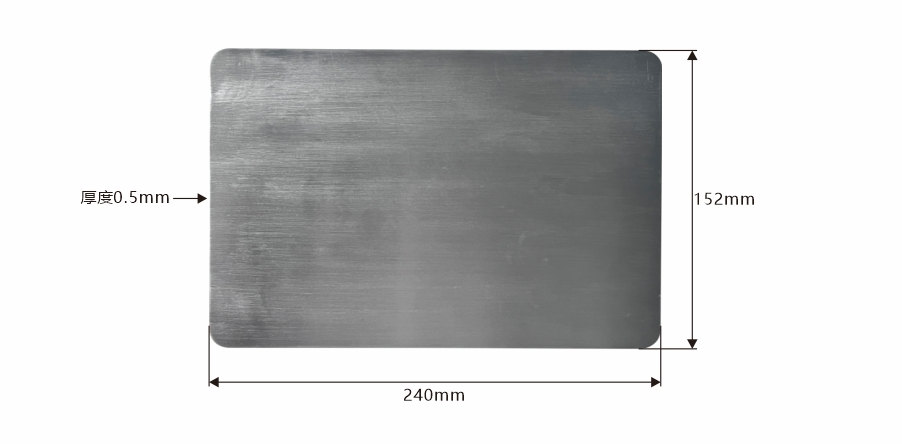

图A. 2  铝基示意图

表 A. 1   模体内金箔的厚度及尺寸

每平方包含两个相同的圆孔 ，一个在中心 ，另一个在该平方随机选择的角落， 用来 验证每个对象的成像显示 ，避免出现误判 。 按照模体的设计使用先进的乳腺X光检查系 统（高分辨屏片系统或数字乳腺 X 线摄影） 采用标准条件曝光 ，应至 少观察到一半以上 的孔径。

A. 3.  有机玻璃盖

模体上盖由 5 毫米厚的有机玻璃（聚甲基丙烯酸甲酯） 组成 。在 2mm深度的空腔    一直研磨， 以容纳铝基和金箔 。 该组件（ PMMA+铝） 由 10mm 当量的有机玻璃组成， 标准乳腺摄影曝光条件下进行。

有机玻璃盖和铝基材之间的丝网印刷的透明 X 射线对比涂料已被放置， 呈现出格子， 盘的厚度和直径的金箔。 因此 ，该 X 射线图像将显示若干排列成 16 列 和 16 行的正方    形的 ，与盘直径所示的每一行和磁盘厚度为每列。

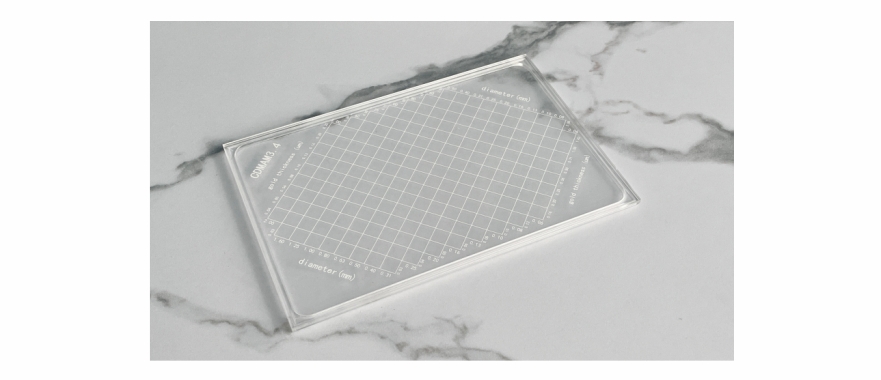

图A. 3  有机玻璃盖示意图

A.4.  有机玻璃板

该乳腺模体有 4 块有机玻璃板，针对不同的乳房厚度的模拟。该板的厚度各为 10mm， 在其他方面相同的尺寸的模体。为了方便识别在任何添加板的数量和相对位置的 X 射线    图像 ，它们被标记在一个角落里有透视对比。

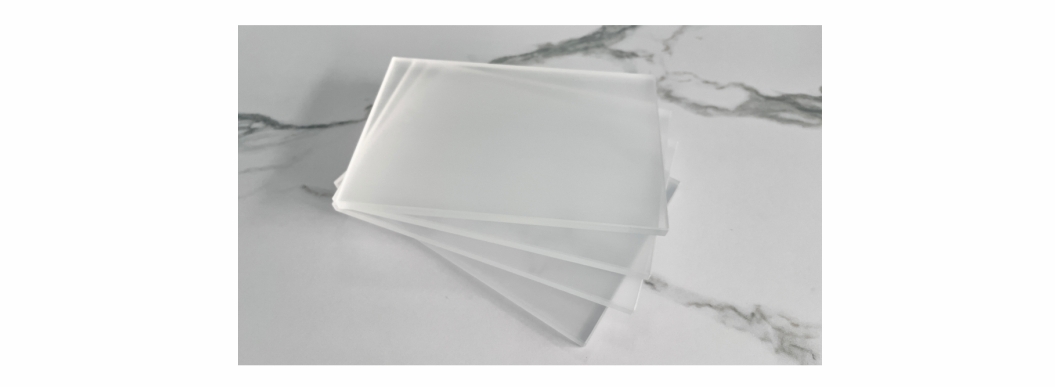

                                                                        图A. 4  有机玻璃板示意图

A. 5.  吸收特性

在标准的乳腺 X 线曝光条件（ Mo/30mmMo 28 千伏） ，模体拥有有机玻璃相当于 厚度为 10 毫米 。这些条件将导致半价层在约 0.65 毫米铝的像平面上， 当所有四个有机 玻璃板相加。

这表明约 19 千伏的有效能量， 根据表A.2 黄金的线性衰减系数 G = 175 mm-1 在 这个能量。

表 A. 2   单色辐射的能量与质量衰减系数 μ/ p 铝的半价层

能量[keV]                                     μ/p[cm²/g]                                   HVL[mm Al]

10                                                25.82                                               0.099

15                                                 7.836                                               0.327

A.7.  模体的使用指南

使用模体检测图像质量的过程中 ，乳腺模体应该定位在乳腺机胸壁侧 ，并与一块或 多块有机玻璃板组合 。有机玻璃板的标记应在滤线栅的胸壁侧对准 ，如图 A. 5 所示。

选择需要曝光技术的条件： -管电压

-焦点大小

-带或不带滤线栅

-手动或自动曝光

-带或不带压迫板

曝光条件调节需要保证不同厚度的模体下图像的光密度在一定范围内变化。

A.8.  评估乳腺模体图像

乳腺图像可以打印胶片通过人眼进行观察 ，或在数字环境中通过乳腺分析软件进行 评估 。说明书后续部分将重点介绍该评估软件 。通过人眼评估乳腺图像质量至少需要三 位有经验的检测人员独立完成。

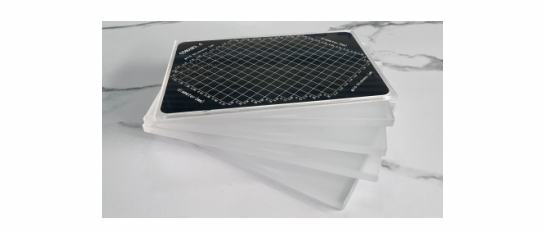

图A. 5  CDMAM 模体与标记有机玻璃板的上的所述滤线栅参考配置 乳腺 X 线摄影装置

表 A. 4   模体配件参数

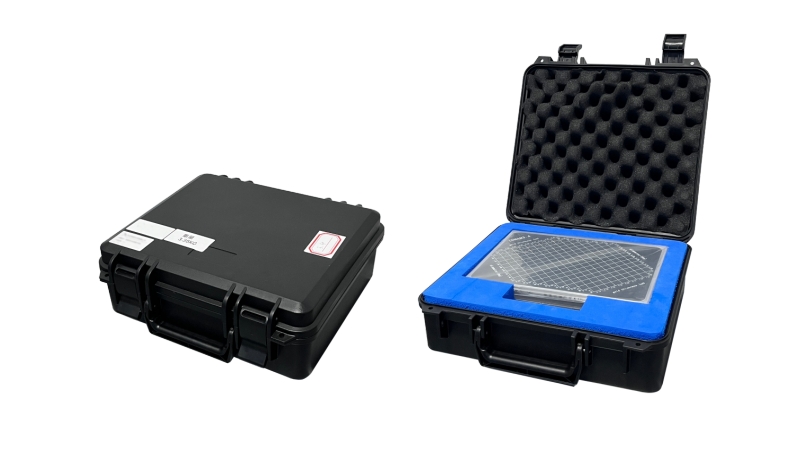

模体打包装箱
