GB-T 17006.8 X射线计算机断层摄影模体

  • 产品详情

GB  17589—2011

X 射线计算机断层摄影装置

质量保证检测规范



1 范围

       本标准规定了对医用 X 射线计算机断层摄影装置(computed   tomography    X-ray    scanner,简称 CT) 以质量保证为目的进行检测的方法及其项目与要求。

       本标准适用于CT 机的验收检测、使用中CT 机的状态检测及稳定性检测。本标准不适用于CT 机 生产中的质量控制以及与 CT 机配套使用的影像显示系统和硬拷贝系统。



2  规范性引用文件

       下列文件对于本标准的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文 件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。

       GB/T19042.5   医用成像部门的评价及例行试验 第3-5部分:X 射线计算机体层摄影设备成像性能验收试验。



3  术语和定义


下列术语和定义适用于本文件。

3.1

CT 剂量指数  CT dose index,CTDI₁oo

沿着标准横断面中心轴线从一50mm 到+50mm 对剂量剖面曲线的积分,除以标称层厚与单次扫描产生断层数 N 的乘积,按式(1)计算。

 微信图片_20240530114919.png .............................................................(1)

式中:

T   ——标称层厚;

N   ——单次扫描所产生的断层数;

D(z)—— 沿着标准横断面中心轴线的剂量剖面曲线。

注:一次扫描包括许多层面。


3.2

加权 CT 剂量指数  weighted CT dose index,CTDI。

将模体中心点采集的 CTDIoo 与外围各点采集的 CTDIoo 的平均值进行加权求和。

 微信图片_20240530115513.png     .............................................................(2)

式中:

CTDI₁o₀,e——模体中心点采集的 CTDIloo;

CTDIoop—— 模体外围各点采集的 CTDIoo 的平均值。


3.3

CT值  CT  number

CT 影像中每个像素对应体素的X 射线衰减平均值。

注 ;CT 值通常用Hounsfield 作为单位,简称 HU 。利用式(3),将测得的衰减值按照国际统一的 Hounsfield 标度转换为CT 值。

  微信图片_20240530115643.png     .............................................................(3)

式中:

F物质——感兴趣区物质的线性衰减系数。

μ水 — — 水的线性衰减系数,

按照上述标度定义 CT 值,则必然有:水的 CT 值 为 OHU,  空 气 的CT 值为 - 1000HU。


3.4

体素  voxel

是成像体层中人为划分的,按矩形排列的若于个小的 基 本 单 元。


3.5

剂量剖面曲线 dose profile

在标准横断面中心轴线上,剂量 随其 位 置分布的相关函 数 。


3.6

半值全宽  foiyith at half-maximum

剂量剖面曲我上最大值一半处的两点的间距。


3.7

高对比分辨力Dhigh-contrast resolution

空间分辨力 spatial resolution

在物体与背景在康减程度上的差异与噪声相比足够大的情况下,CT  成像时分辨不同大小物体的能力。

注:通常,物体与背是的高减系数之间的差异导致其相应的CT 值相差100HU 以上时被认为是足够大。


3.8

平均 CT 值   mean  CT pnmber

在一特定感兴趣区内所有像素 CT 值的平均值。


3.9

噪声 noise

在均匀物质影像中,给定区域CT 值对其平均值的变异。其大小可用感兴趣区中均匀物质的CT 值的标准差除以对比度标尺表示。


3.10

标称层厚  nominal   tomography    slice   thickness

CT 机控制面板上选定并指示的层厚。


3.11

感兴趣区  region   of   interest,ROI

在给定时间内对影像中特别感兴趣的局部区域。


3.12

灵敏度剖面曲线  sensitivity profile

CT 系统相关响应量作为垂直于断层平面的直线上位置的函数。


3.13

重建层厚 reconstructed  slice  thickness

扫描野中心处成像灵敏度剖面曲线的半值全宽。


3.14

螺距  pitch

球管每旋转360°诊断床的移动距离与总的成像探测器宽度之比。

微信图片_20240530115828.png .............................................................(4)

式中:

d  ——球管每旋转360°诊断床的移动距离;

M—— 球管每旋转360°所成断层图像的数目;

S ——每幅断层图像的标称层厚。


3.15

均匀性 uniformity

整个扫描野中,均匀物质影像 CT 值的一致性。


3.16

基线值 baseline value

X 射线诊断设备功能参数的参考值。是在验收或状态检测合格之后,由最初的稳定性检测得到的 数值,或由相应的标准给定的数值。


3.17

低对比可探测能力  low contrast detectability

CT 机图像中能识别低对比的细节的最小尺寸。


3.18

验收检测 acceptance  test

X射线诊断设备安装完毕或重大维修后,为鉴定其影响影像质量的性能指标是否符合约定值而进 行的检测。


3.19

状态检测  status   test

为评价设备状态而进行的检测,通常一年进行一次状态检测。


3.20

稳定性检测 constancy  test

为确定X 射线诊断设备或在给定条件下形成的影像相对初始状态的变化是否仍符合控制标准而 进行的检测。



4 检测方法



4.1 诊断床定位精度


4.1.1 将最小刻度为1mm, 有效长度为500 mm 的直尺靠近诊断床的移动床面固定,并保证直尺与 床面运动方向平行,然后在床面上作一个能够指示直尺刻度的标记指针。


4.1.2     保证床面负重70 kg 左右。


4.1.3 分别对诊断床给出“进300 mm” 和“退300 mm” 的指令。


4.1.4 记录进、退起始点和终止点在直尺上的示值,测出定位误差和归位误差。


4.2  定位光精度


4.2.1  模体检测法


4.2.1.1   检测模体采用表面具有清晰明确的定位标记,内部嵌有特定形状的物体,该物体的形状、位置

应与模体表面定位标记具有严格的空间几何关系。


4.2.1.2   将检测模体放置在射野中心线上固定,模体轴线垂直于扫描横断面,微调模体使其所有表面 标记与定位光重合。


4.2.1.3   采用临床常用头部曝光条件、总成像准直厚度小于3mm 的模式进行轴向扫描,获得定位光 标记层的图像,比较图像中特定物体的形状和位置关系与标准层面是否一致,如果一致,则说明定位光 准确。


4.2.1.4    如果4 .2 . 1 . 3 中圆者不一致,则在垂直于扫描层面的轴线上前后微调模体,按照4.2.1.3 中 扫描条件,最终获得与标称层间一致的图像,根据模体沿轴线调整的距离,确起定位光偏离程度。


4.2.2  胶片检测法


4.2.2.1   选取一张未曝光胶片在暗室中用黑纸包裹严密并保持平整。


4.2.2.2   在纸袋一面酒垂直于长边方向划两条直线,直线相距10 cm  以上,用针尖在两直线上分别穿 2个和3个小孔,小孔直径应尽可能的小,且直径最大值不应超过1mm,   小孔间距至少大于5 cm。


4.2.2.3   将穿有小孔的胶片平整放 在检查 床上,胶片中心轴线与CT  旋转中心重合,首先将穿有2个 小孔的直线与内定光在胶片上的投影重合,将CT机 设置为内定位模式,选择较低的曝光条件,最小 的标称层厚,采用单层轴向扫描方式进行扫描。


4.2.2.4   然后平登胶片,将穿有3个孔的直线与外定位光在胶片上的投影重合将T机设置为外定位模式,采用4.2|23中相同的曝光 条件扫描。


4.2.2.5   最后冲铣扫描后的胶片,分别测量内、外定位光对应的扫描线在胶片上的影像与直线间在旋 转中心轴线上的间距?该间距作为内 、外定位光偏离程度。


4.3   扫描架倾角精度


4.3.1   采用中心具有明血标记的长方体的模体,将模体中心点与断层野中必点重合,并水平固定,根据 4.2定位光精度的检测结果,调整模体位置,确定扫描层面,使得扫描层面空过模体中心点。


4.3.2   采用临床常用头部打描条件进行扫描。


4.3.3  模体固定不动,机架倾斜一定角度,按照4.3.2中条件再次扫描。


4.3.4   使用工作站中的测距软件,测量模体横断面影像中上下边沿之间的距离,分别记为L₁  和 L₂。


4.3.5  利用式(5)计算得到扫描架倾角的实际值,与设定值比较,确定扫描架倾角精度。

微信图片_20240530130553.png .............................................................(5)

式 中 :

a ——扫描架倾角大小。

L₁—— 垂直扫描时模体横断面影像中上下边沿之间的距离。

L₂—— 机架倾斜α角度后模体横断面影像中上下边沿之间的距离。


4.4  重建层厚偏差


4.4.1  用于轴向扫描层厚偏差测量的模体采用内嵌有与均质背景成高对比的标记物,标记物具有确定 的几何位置,通过其几何位置能够反映成像重建层厚;用于测量螺旋CT 机层厚偏差的标记物为薄片或 小珠,标记物材料的衰减系数不应小于铝,以保证高的信噪比,且 Z  轴方向的最大厚度或直径应在0.05mm~0.1mm之间。


4.4.2  将模体轴线与扫描层面垂直,并置于扫描野中心固定。


4.4.3  采用头部曝光条件,设定影像的标称重建层厚,进行轴向或螺旋扫描。


4.4.4  根据模体说明书中观察条件调整影像窗宽窗位,并记录,获得重建层厚的测量值。


4.4.5  对于轴向扫描重建层厚偏差的测量,当前常用模体的测量方法有如下两种:

       a)     方法一:调整窗宽至最小,改变窗位,直到标记物影像恰好完全消失,记录此时的 CT  值,即为 CTmx,  在该窗宽窗位条件下,测量标记物附近背景的 CT  值,即为 CTbakgomd,则 CT 值的半高 为上述两个 CT 值之和的一半,记为CT,      然后再重新调整窗位至CTm,   测量此时标记物的 长度,即半值全宽(FWHM),    再利用标记物的固定凡何关系,计算得到重建层厚的测量值;此 方法常用于设定层厚大于5 mm  的重建层厚偏差的检测。

       b)  方法二:该方法使用的标记物为具有确定几何关系的微小细节,可以通过计数细节的个数并 结合细节间几何关系计算得到重建层厚的测量值,该方法可用于检测设定层厚与细节直径相 接近的重建层厚偏差。


4.4.6  对于螺旋CT 机的重建层厚偏差测量方法为:用螺旋扫描方式扫描标记物,并以1/10标称层厚的间隔重建图像,具Z 轴方向图像重建的总宽度至少为3倍的标称层厚;用适当的ROI  (如标记物为薄片,则ROI设定为该辅片直径的2倍,若为微米级小珠,则将 ROI 设定为点。)测量获取的系列螺旋扫描图像中薄片或小珠材料的平均CT 值;记录这些平均CT值作以Z轴为横坐标的函数曲线,并确定该 函数曲线的 FWHM,该 FWHM 即作为重建层厚的测量值。

       注1:该项中所指的重建层厚是CT  机 默认的图像重建层厚。

       注2:对于比较除旧的螺旋CT 机,很难实现1/ 10 标称层厚重建图像,可以微调起始扫描点 获取多组重建图像,测量这些图像中心的平均 CT  值并作曲线,确定 FWHM。

       注3:对于多址C个,目前仅限于对多层轴向扫描重建层厚的检测,检测模体中的具有确定几何位置的标记物在Z 轴方向应该足够长,如果长度不能满足多层扫描的需要,可以按照探测器阵列的布局划分开来,分别检测,并 保证模体               中标记物的Z 轴中心尽可能的与要检测部分阵列在同一扫描层面。

       注4:对使用的具有确定几何位置的高对比 标记物模体,应明确可以检测的最小层周d,该最小层厚可按式(6)计算

得到:

微信图片_20240530130905.png.............................................................(6)

式中:

T——标记物的厚度;

0 ——标记物与拍描层面所成角度。


4.5  CT 剂量指数


4.5.1   采用人体组织等效材料的均质圆柱模体,头模直径为160pm,    体模直径为320 mm,  分别在中心和距表层10 mm  处有可放置剂量探头的孔,剂量测量仪器的相对误差值应小于5%,并已得到校准。


4.5.2  将头模或体模置于扫描野中心,模体圆柱轴线与扫描层面垂直,探头的有效探测中心位于扫描层面的中心位置。


4.5.3  分别按照临床常用头部和体部条件进行轴向扫描。


4.5.4  记录剂量仪读数,并根据式(1)和式(2)计算得到CTDI1o₀  和 CTDIw。


4.6  CT 值(水)、噪声和均匀性


4.6.1  采用均质水圆柱形模体。


4.6.2  使模体圆柱轴线与扫描层面垂直并处于扫描野中心,对圆柱中间层面进行扫描。


4.6.3  采用头部扫描条件进行扫描,且每次扫描模体中心位置处的辐射剂量应不大于50 mGy。


4.6.4  选取图像中心大约500个像素点大小(约十分之一模体面积)的 ROI,  测量该 ROI  的 平 均 CT值、标准偏差,其中平均CT 值作为水 CT 值的测量值,标准偏差除以对比度标尺作为噪声的测量值n, 见式(7)。

微信图片_20240530131144.png.............................................................(7)

式中:

σ水——水模体 ROI 中测量的标准偏差;

CT 水——水 CT 值的测量值;

CT 气——空气 CT 值的测量值。

CT*-CT    气——对比度标尺。


4.6.5 另外在图像圆周相当于钟表时针3,6,9,12点的方向,据模体影像边沿约10 mm 处,选取大约 500个像素点大小的ROI, 分别测量这四个 ROI 的平均CT 值,其中与4.5.4中图像中心ROI 平均CT  值的最大差值作为均匀性的测量值。


4.7 高对比分辨力


4.7.1  采用可通过直接观察图像进行评价的模体或使用通过计算调制传递函数(modulated    transfer function,MTF) 评价高对比空间分辨力的模体,计算 MTF 的模体描述及其对应的高对比分辨力的测量 方法参照 GB/T    19042.5。


4.7.2  用于直接观察图像进行评价的模体应具有周期性细节,这种周期性结构之间的间距应与单个周 期性细节自身宽度相等,周期性细节的有效衰减系数与均质背景的有效衰减系数差异导致的 CT 值之 差应大于100 HU。


4.7.3 将模体置于扫描野中心,并使圆柱轴线垂直于扫描层面。


4.7.4  扫描条件同4.5.3。


4.7.5 根据模体说明书调整图像观察条件或达到观察者所认为的细节最清晰状态,但窗位不得大于细 节 CT 值和背景 CT 值之差。


4.7.6  计数能分辨得最小周期性细节的尺寸或记录 MTF  曲线上10%对应的空间频率值作为空间分 辨力的测量值。


4.7.7  如果采用特殊算法获得的高对比分辨力,应首先按4.6.6中方法记录该特殊算法对应的高对比 分辨力的测量值,同时应将4.5中扫描图像按该特殊算法重建,按4.5中方法测量应用该特殊重建算法 之后图像的噪声并记录,该噪声应小于1.5%。


4.8 低对比可探测能力


4.8.1 模体采用细节直径大小通常在0.5 mm~4mm   之间,与背景所成对比度在0.3%~20%之间,

且最小直径不得大于0.8 mm, 最小对比度不得大于0.5%。


4.8.2 将模体置于扫描野中心,并使其轴线垂直于扫描层面。


4.8.3  扫描条件同4.5.3。


4.8.4 根据模体说明书调整图像观察条件或达到观察者所认为的细节最清晰状态。


4.8.5 记录每种对比度的细节所能观察到的最小直径,并作噪声水平修正,归一到噪声水平为0.50% 背景条件下的细节直径,然后与对比度相乘,不同对比度细节的乘积的平均值作为低对比可探测能力的 检测值。


4.8.6 对噪声水平的修正可按式(8)计算得到:

微信图片_20240530131458.png.............................................................(8)

式中:

T——  标称层厚,单位为毫米(mm);

σ ——噪声大小,%;

R  ——可观察到的最小细节直径,单位为毫米(mm);

k  —— 比例系数,为一常数,不用考虑其具体数值;

D—— 扫描剂量,单位为毫戈(mGy)。


4.9  CT 值线性


4.9.1  采用嵌有4种以上不同CT 值模块的模体,且模块 CT 值之差均应大于100 HU。


4.9.2  采用模体说明书指定扫描条件或分别是用临床常用头部和体部扫描条件分别扫描。


4.9.3  在不同模块中心选取大约100个像素点大小的 ROI, 测 量 其 平 均CT 值 。


4.9.4  按照模体说明书中标注的各种衰减模块在相应射线线质条件下的衰减系数,计算得到各种模块 在该射线线质条件下的标称CT值;然后计算各 CT 值模块中,标称 CT  值与测量所得该模块的平均 CT 值之差,差值最大者光为CT 值线性的评价参数。



附  录  A

(规范性附录)

CT机检测项目与要求

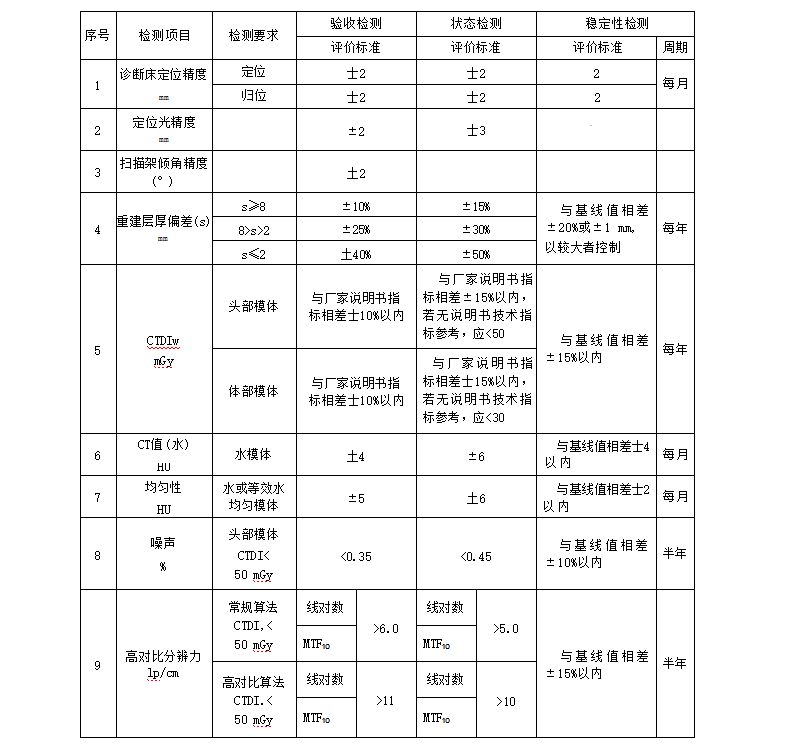

CT 机检测项目与要求见表A.1。

表 A.1  CT 机检测项目与要求

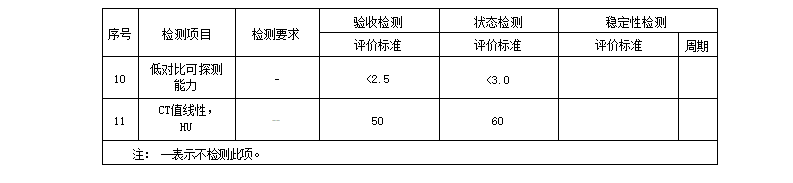

表 A.1  (续)
