双能X射线骨密度仪

A.3.2    腰椎模体结构

腰椎模体结构参数见表 A.1。

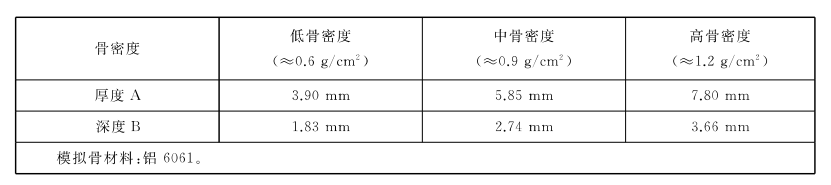

表 A.1    腰椎模体参数

A.3.3  股骨模体结构

股骨模体推荐采用图 A.2、表 A.2  中的股骨模体或其他型号具有相应功能的模体。

单位为毫米

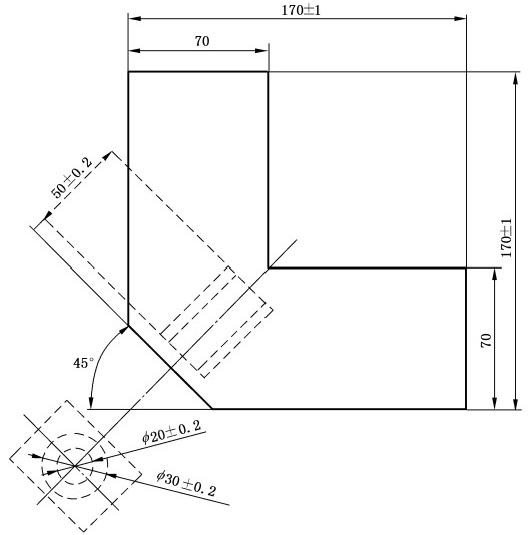

图 A.2    股骨模体结构图

表 A.2  股骨模体参数表

A.3.4    股骨颈区域的选取

按照以下规则选取：

a)    作股骨颈的平分线；

b)    垂直于平分线的矩形，该矩形应尽可能大但不含盖非股骨颈的部分，如图 A.3  中的矩形。

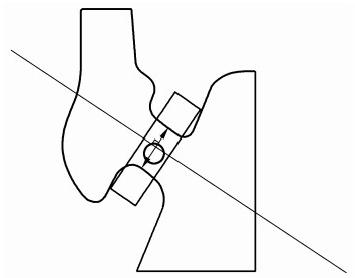

图 A.3    股骨颈骨密度测量示意图

A.3.5    前臂模体

参考使用日本 DXA 系 列(KYOTO       KAGAKU)模体，见图 A.4  或具有相应功能的其他型号的 模体。

注：给出日本DXA 系列(KYOTO KAGAKU)这一信息是为了方便本标准的使用者，并不表示对该模体的认可。

如果其他模体能有相同的效果，则可使用这些等效的模体。

单位为毫米

图 A.4    前臂模体结构图

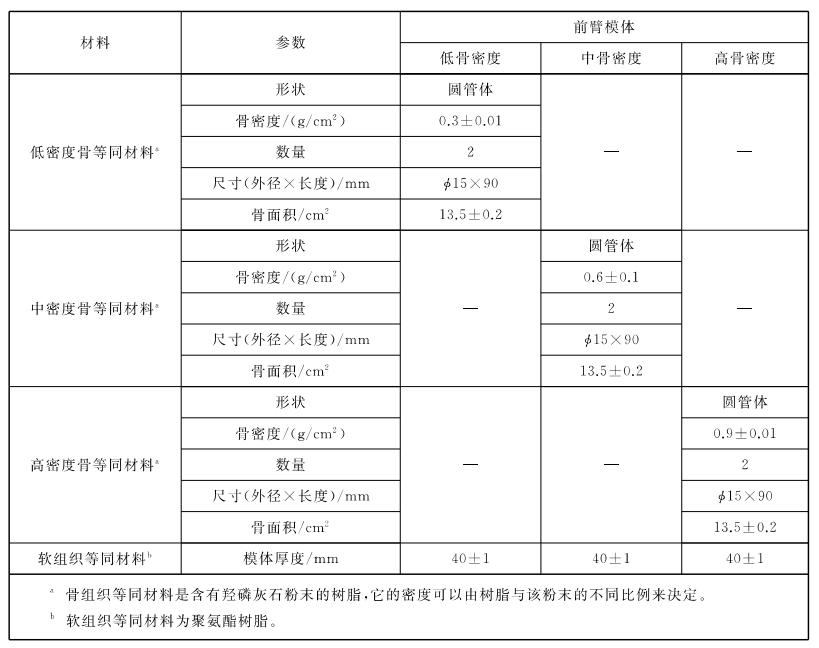

表 A.3    前臂模体参数表

A.3.6  跟骨模体

参考使用日本 DXA  系列(KYOTO KAGAKU) 模体，见图 A.5  或具有相应功能的其他型号的模体。

单位为毫米

图 A.5    跟骨模体结构图

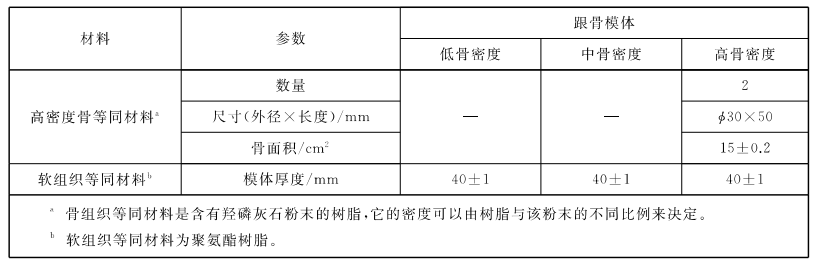

表 A.4    跟骨模体参数表

A.3.7     单板模体

参考使用图 A.6、图 A.7 中的模体或具有相应功能的其他型号的模体。

单位为毫米

图 A.6  50 单板模体

单位为毫米

图 A.7     100 单板模体
