AAPM CT性能模体

1.产品介绍与结构

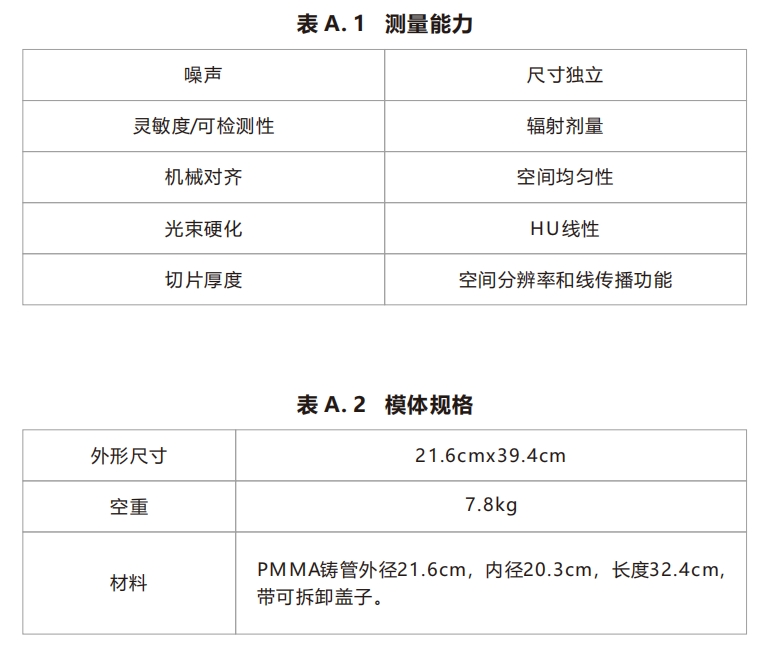

AAPM CT性能模体为用户提供了一个单一的测试对象， 测量10个不同的 CT性能 参数。

模体设计是基于医学物理学家联合CT扫描 模 体 的报 告#1中 提 出 的 指南 。 报告#1 的 目 标 是“( 1 )定 义CT扫 描 仪 的‘性 能 ’， ( 2 )描 述 通 过 使 用 特 定 的 模 体 来 进行性能测试 的方法“。

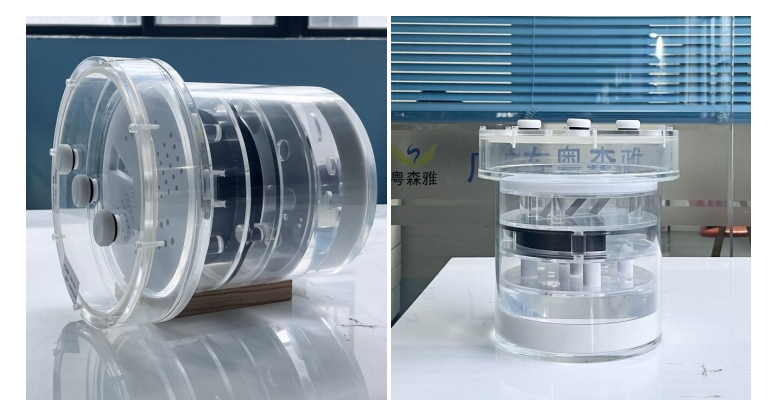

CT值线性插件 、 高对比度分辨率插件和切片宽度插件安装在直径为215 . 9mm的 PMMA水箱中， 该水箱带有快速断开阀， 便于在使用之间进行填充和排水。

罐盖中有一个铝制校准插件， 可与聚苯乙烯TLD插件互换， 用于剂量测量。

单位为mm

 图A. 1  AAPM CT性能模体结构图

图A.2  AAPM CT性能模体示意图

2.模块介绍与结构

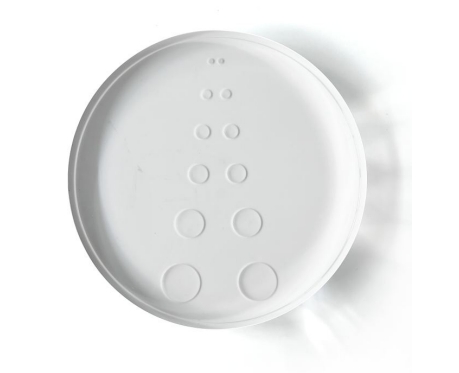

A. 1.  对比测试对象零件号610-01-02

该选项仅适用于购买外径215 .9 mm， 长度63 . 5mm的实心丙烯酸等效盘块， 12个57 . 15mm深的可填充空腔 。 两个直径分别为 25 .4、 19 .05、 12 . 7、9 . 525、6 . 35、 和 3 . 175mm的空腔， 与中心线的距离为其直径的两倍 。 空腔可以很容易地用各种浓度 的葡萄糖或氯化钠溶液从外部填充。

图A.3  对比测试对象零件号610-01-02示意图

A.2.  定位销零件号610-01-05

直径6 . 35mm， 长度76 . 2mm的铝销 ，螺纹连接至外壳盖板。

图A.4  定位销零件号610-01-05示意图

A. 3.  CT编号不均匀性插入件号610-02

外径190 . 5 m m， 长度63 . 5 m m， 包括直径25 .4m m。 聚乙烯、 PM MA(丙烯酸)、 聚碳酸酯 、 聚苯乙烯和尼龙棒。密度值(G/ CC)： 聚乙烯 -0 . 95， 聚苯乙烯 -1 . 05， 尼   龙 -1 . 1， 丙烯酸 -1 . 19， 聚碳酸酯 -1 . 20。

图A. 5  CT编号不均匀性插入件号610-02示意图

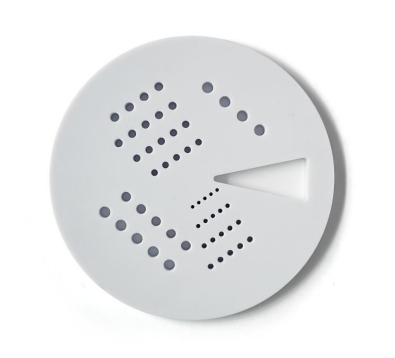

A.4.  解决方案插入部件号610-03

外径190 . 5 mm， 长度63 . 5 mm， 带有八组空气通孔(每组五个孔)的丙烯酸等效测    试对象： 孔的直径为1 . 75、1 . 5、1 . 25、1 . 00、0 . 75、0 . 61、0 . 50和0 .40mm。 每个孔    之 间 的 距 离 等 于 孔 径 。 每 行 相 距5 m m 。 插入件还包含一根0 . 2286mm的不锈钢丝， 纵向放置， 用于计算线扩散函数。

图A.6  解决方案插入部件号610-03示意图

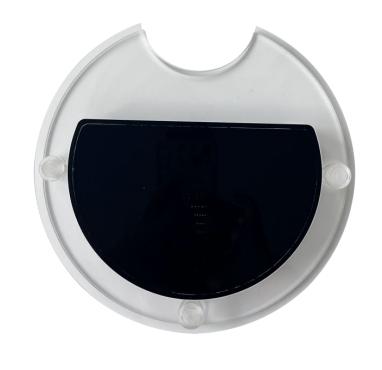

A. 5.  切片厚度插入零件号610-04

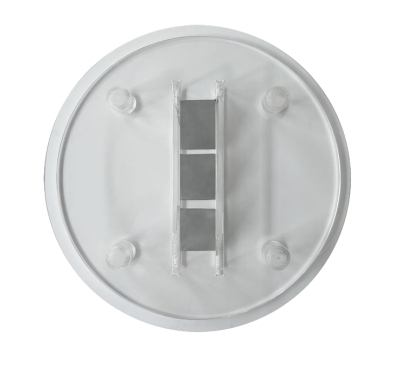

外径190. 5 mm， 长度88 .9 mm， 包含三个0 . 508mmx25 .4mm的铝条， 其角度为 45度， 位于中心并垂直对齐。

图A.7  切片厚度插入零件号610-04示意图

A.6.  低对比度插入零件号610-06

外径203 . 2 mm， 长度29 . 972mm专有环氧树脂，CT密度为6-10HU ，在水面之上。 测试对象包含一系列直径为2 . 5至7 . 5毫米的充水孔， 步长为0 . 5毫米 。 对于每个目标尺    寸， 孔之间的中心到中心的距离是孔直径的两倍。

图A.8  低对比度插入零件号610-06示意图

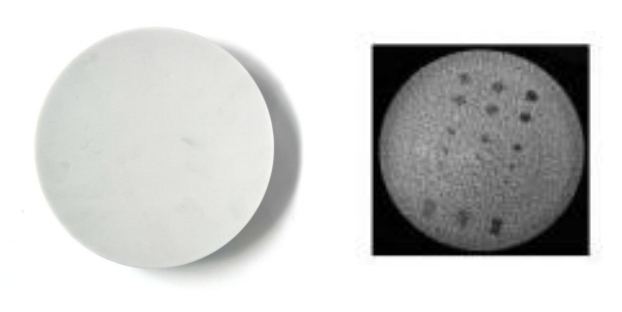

A.7.  低对比度插入球形零件号610-10

外径203 . 2mm， 长度29 .972mm， Plastic Water® LR等效背景 。 测试对象包括 背景上方的5、10和20 CTU球体， 以及用于球体的每种材料的3个参考插头。

图A.9  低对比度插入球形零件号610-10示意图
