GB/T 35391-2017

切片三维线对卡

>>>说明书<<<

1. 产品介绍与结构

A. 1.  模体简介

       线对卡是用来测试工业CT系统空间分辨力的一种标准试件，它是由铝、钢、铜或其他由供需双方商定的材料制作的薄片构成的线对组，每个线对组由4块规格尺寸相同的薄片平行排列构成，其多角度示意图如图 A.1，三维结构如A.2所示 。

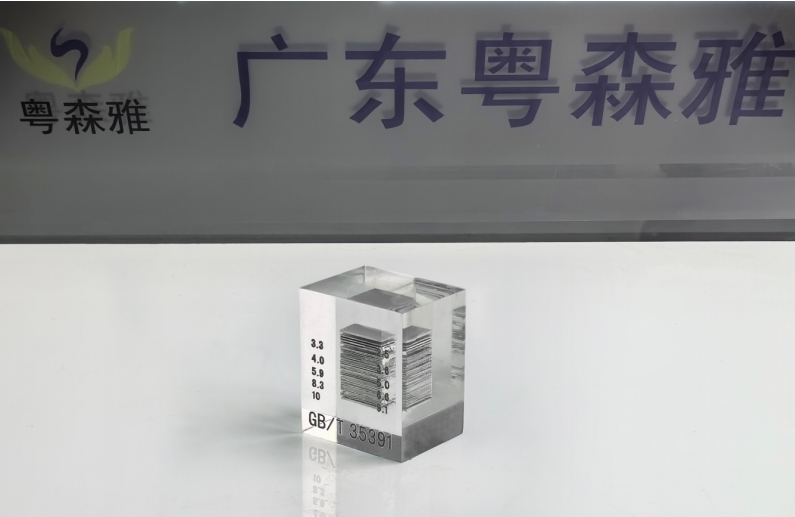

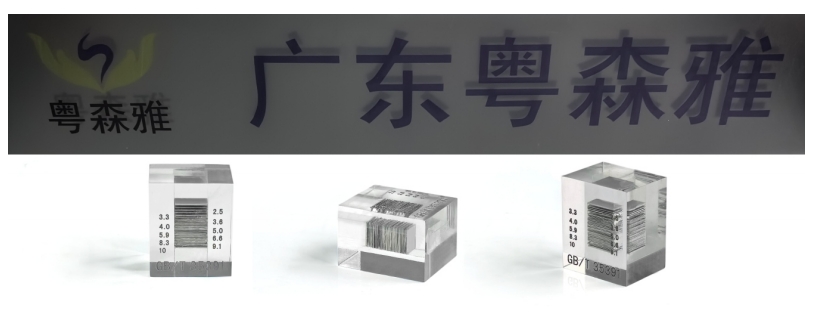

图 A. 1   切片三维线对卡多角度示意图

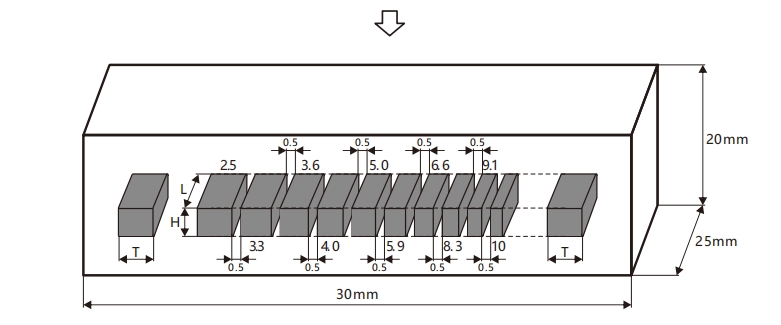

图 A. 2   切片三维线对卡三维结构图

说明：

T—最两端校准试块厚度；

L—薄片长度；

H—薄片高度。

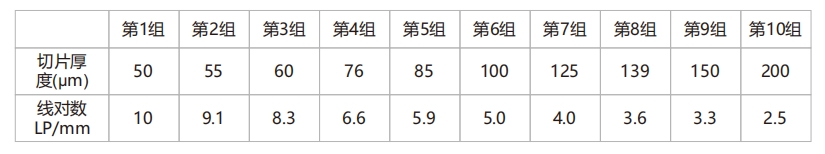

表 A. 1   各组线对卡的切片厚度及其对应的线对数

A. 1. 1. 每个线对组中的薄片长度L为10 mm。

A. 1.2. 每个线对组中的薄片高度H为8mm。

A. 1. 3. 线对卡最两端校准试块厚度 T 为500μm。每组线对卡间隔0 . 5 mm。

A. 1.4. 每个线对组由4块规格尺寸相同的薄片平行排列构成（薄片之间用与薄片等厚的 金属隔片隔开）。
