JJF 2044—2023

单光子发射计算机断层成像装置模体

(SPECT)

1.产品介绍

       模体用于校准 SPECT 断层图像的热区和冷区的分辨力、空间线性及均匀性性能。

2.产品材料及结构

       2.1.模体外径为22 cm, 长度为31 cm。

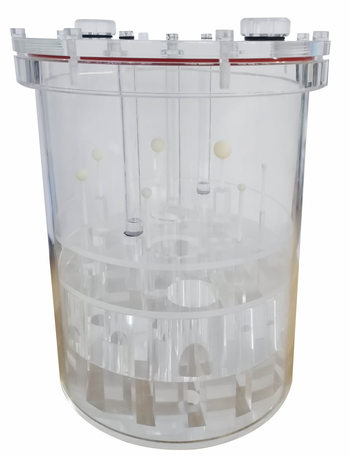

主视图

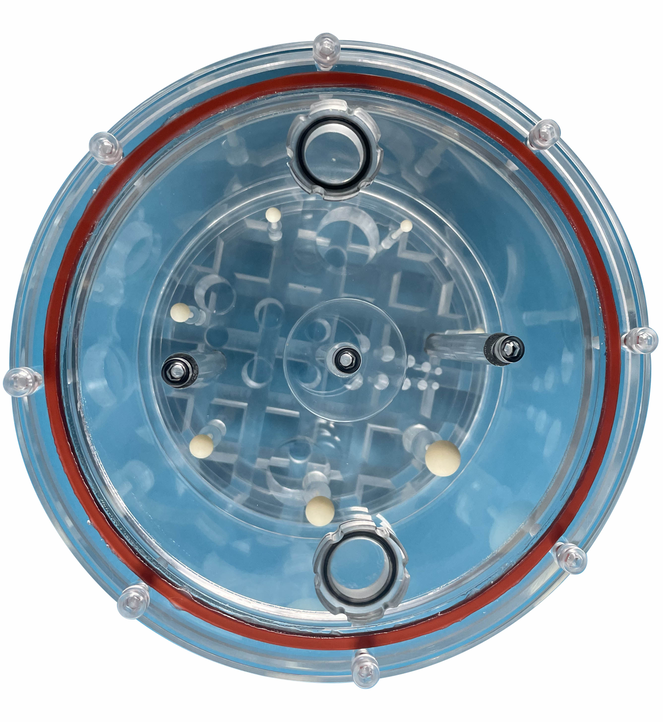

俯视图

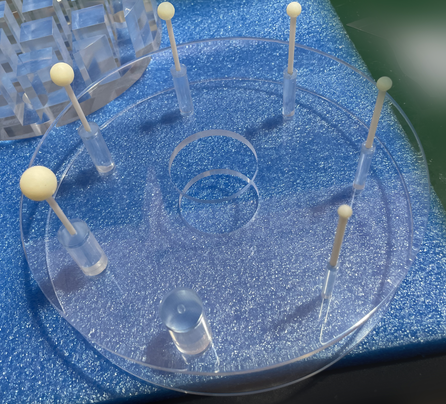

2.2.冷区插件

       冷区插件为7个有机玻璃棒和实心球（黄色ABS球）（见图 1），棒直径推荐为 4.7mm、5.9mm、7.3 mm、9.2mm、11.4mm、14.3mm、17.9 mm, 球体附着 于棒上，其直径与相应的棒相同。

       模体内注入放射性溶液后，棒和球体为冷区。

                   图1 冷区插件

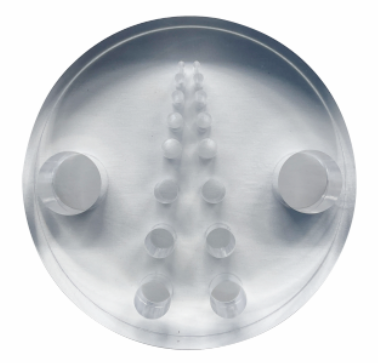

2.3.热区插件

        热区插件为有机玻璃中的8对圆孔（见图 2），孔直径推荐为4.7 mm 、5.9 mm、 7.3mm、9.2mm、11.4mm、14.3mm、17.9mm、22.4mm。

        模体内注入放射性溶液后，圆孔内为热区。

                     图2 热区插件

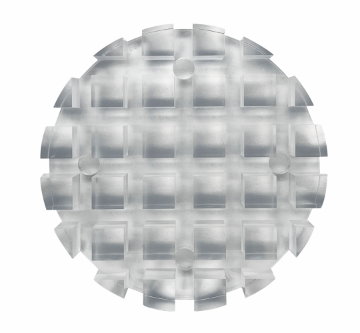

2.4.空间线性及均匀性插件为交错网格的有机玻璃块，由32个方孔组成（见图 3）。

图3 空间线性及均匀性插件 (a 为冷区， b 为热区)
