量热法SAR值测量模体

>>>说明书<<<

1. 产品介绍与结构

A.1.  模体简介

       本实用新型是有关于一种基于光纤测温原理的“量热法“SAR值测量装置，由“量热法”SAR值测量的模体和光纤测温装置组成。

       模体横截面为椭圆，其上部设有平台，平台与椭圆的短轴外径相切，平台上设有注水口，模体内填充与人体躯干组织平均电磁学特性参数一致的溶液。

       本实用新型模体整体体积、质量小，方便运输，无需测量等效负载，无需拆卸外壳能直接测量SAR值；能实时监测模体内溶液、MRI扫描间和MRI扫描腔的温度变化，并能记录和导出温度监测数据，具有普遍适用性。

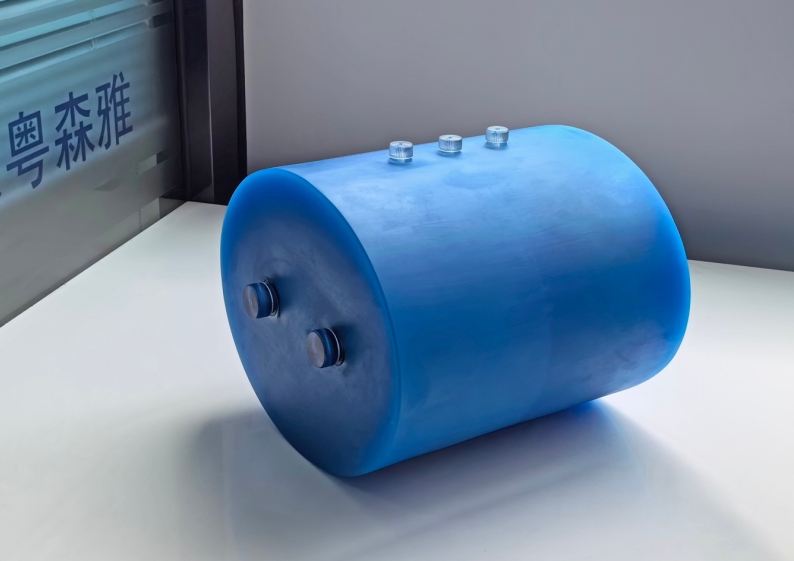

图A. 1  量热法SAR值测量模体示意图

A.2.  模体特征

       特征在于：由“量热法”SAR值测量的模体和光纤测温装置组成。

      模体采用亚克力材料制成，模体横截面为椭圆，模体的上部设有贯穿模体的平台，平台与椭圆的短轴外径相切，平台上有设有间距相等3个注水口且均匀排布模体的中轴线上。

       光纤测温装置由多个光纤测温探头、测温装置主机和内置测温软件的计算机组成，计算机通过电脑串口与测温装置主机进行通信。

       模体还包括两种盖子，一种为普通密封盖，另一种盖子中间设有通孔，用于插入光 纤测温探头；模体运输过程中使用普通密封盖密封，SAR值测量时换成带孔盖。

单位： mm

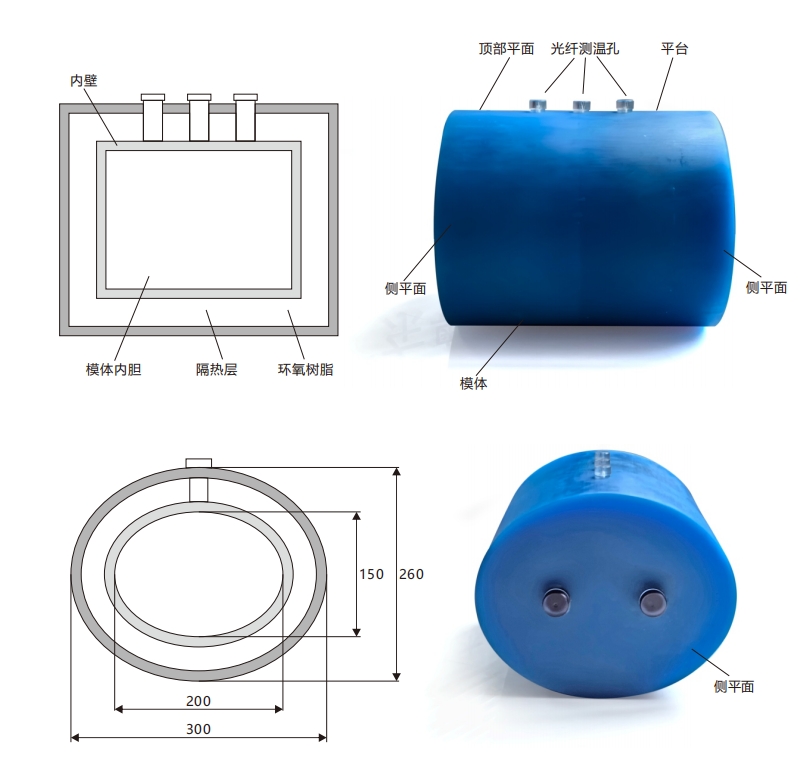

图A. 2  量热法SAR值测量模体结构图

A. 3.  模体外侧

       模体外侧使用保温外壳包裹，由厚度为30mm的保温材料和10mm环氧树脂制成。保温外壳整体形状与模体相同，长轴为300mm，短轴为260 mm，总长度为300 mm；顶部和底部外侧面均为平面，顶部平面宽度为100mm，顶部平面有3个通孔与模体注水口一一对应。

       保温外壳内部横截面与模体保持一致，保温外壳两个侧平面和顶部平面均不可拆卸。

单位： mm

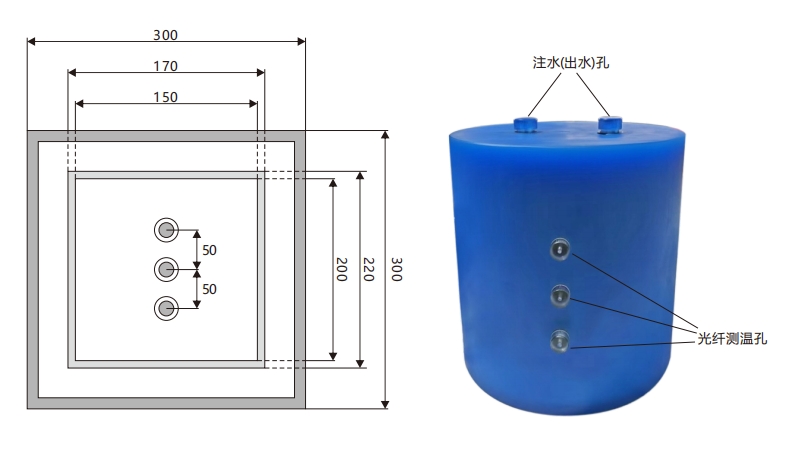

图A. 3  量热法SAR值测量模体结构图

A.4.  模体溶液参数

       模体内填充与人体躯干组织平均电磁学特性参数一致的溶液，模体及溶液参数见表1。模体内的溶液为蒸馏水，每升蒸馏水中包含3.6g NaCl、1.25g纯 CuSO或 1.96g CuSO·5H1O。

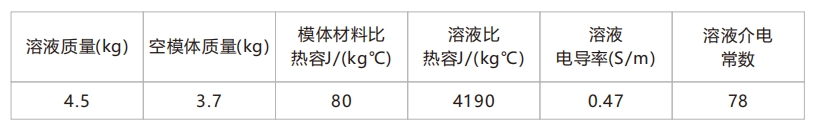

表 A. 1   模体及溶液参数

注： 以上参数仅供参考 ，一切以模体实际参数为准。
